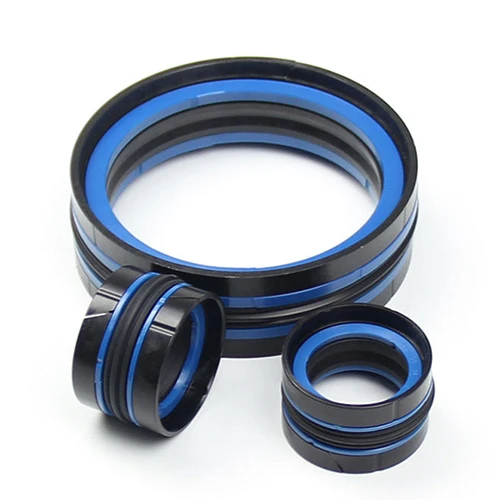

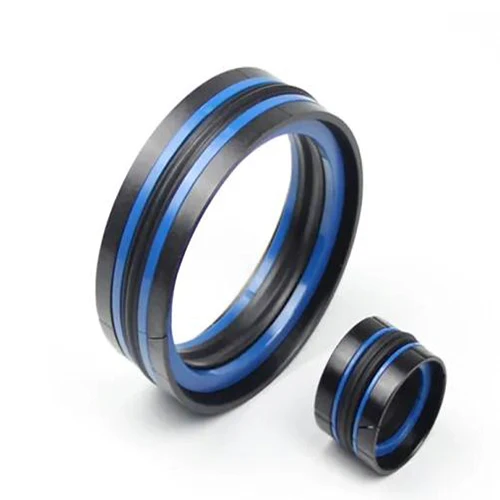

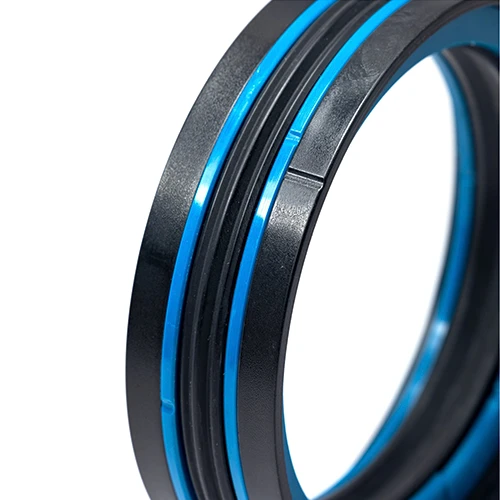

אטמי בוכנה קומפקטיים כפולים סטנדרטיים

הרכב מבני

1. Slide Ring

• פונקציה: הטבעת ההזזה היא החלק העיקרי של אלמנט האיטום. הוא נמצא במגע ישיר עם דופן הצילינדר ואחראי על שמירה על האיטום כאשר הבוכנה נעה.
• חומר: טבעות הזזה עשויות בדרך כלל מחומרים עמידים בפני שחיקה כגון פולי-טטראפלואורואתילן (PTFE) או פוליאוריטן תרמופלסטי (TPU) כדי להבטיח עמידות וביצועי איטום בתנאי לחץ גבוה וטמפרטורה גבוהה.

2. אנרג'ייזר

• פונקציה: המפעיל עשוי בדרך כלל מחומרים אלסטיים, כגון גומי ניטריל (NBR) או פוליאמיד (PA). תפקידו העיקרי הוא לעוות במהלך ההתקנה, ובכך לספק כוח מספיק כדי לשמור על טבעת ההזזה דינמית עם דופן הצילינדר. מגע איטום.
• עיצוב: עיצוב המפעיל מבטיח שבתנאים סטטיים, הטבעת ההזזה יכולה לשמור על מגע טוב עם חריץ בית האיטום כדי למנוע דליפה.

3. טבעות נגד אקסטרוזיה

• פונקציה: טבעות אנטי-אקסטרוזיה נועדו למנוע מהטבעת ההזזה להיות שחול או עיוות בתנאי לחץ גבוה. הם מספקים תמיכה נוספת כדי להבטיח את שלמות אלמנט האיטום.
• מיקום: הטבעת נגד שחול ממוקמת בדרך כלל בין הטבעת ההזזה לבין המפעיל, או בצד החיצוני של אלמנט האיטום, כדי לעמוד בפני לחץ חיצוני.

4. איטום חריץ דיור

• פונקציה: חריץ בית האטם הוא המיקום שבו מותקן אטם הבוכנה. צורתו וגודלו צריכים להתאים לאלמנט האיטום כדי להבטיח התקנה ואפקט איטום נכונים.
• טיפול פני השטח: חספוס פני השטח של חריץ הדיור הוא קריטי לביצועי האיטום ויש להגדיר אותו במדויק כדי לספק את אפקט האיטום הטוב ביותר.

5. סרט סיכה

• פונקציה: מאפשרת להיווצרות סרט סיכה עבה יותר בין אטם הבוכנה הכפול לדופן הצילינדר, מה שמסייע בהפחתת החיכוך והבלאי ומאריך את חיי השירות של אלמנט האיטום.
• תנאים: מכיוון שלבוכנות בעלות פעולה כפולה יש בדרך כלל אותו נוזל משני הצדדים, הנוכחות של סרט סיכה זה מקובלת ברוב היישומים.

6. עיצוב הסתגלות

• תאימות: העיצוב של כמה אטמי בוכנה דו-פעמיים מאפשר להם לקבל את אותם ממדי דיור כמו טבעות O-ישנות יותר, מה שמקל על החלפה מטבעות O לאטמי בוכנה מבלי לבצע שינויים גדולים במערכות קיימות.

תרחישי יישום

1. מכונות בנייה
במכונות בנייה כגון מחפרים, מעמיסים, דחפורים, מדרגים, משאיות מזבלה, מלגזות, מעמיסים וכו', משתמשים באטמי בוכנה קומפקטיים כפולים סטנדרטיים לשמירה על איטום צילינדרים הידראוליים כדי להבטיח תפעול יעיל של המכונות ובטיחות תפעולית.

2. מכונות חקלאיות
מכונות חקלאיות, כגון טרקטורים, קוטפים, אדניות וציוד חקלאי אחר, מסתמכות על רכיבי איטום אלה כדי להגן על מערכות הידראוליות מפני זיהום ונזילות, ובכך להגביר את יעילות הייצור החקלאי.

3. מכונות תעשייתיות
במכונות תעשייתיות ובציוד אוטומציה כגון מכבשים הידראוליים, מכונות הזרקה, ציוד הטבעה ומכונות כבדות אחרות, משתמשים באטמי בוכנה קומפקטיים כפולים לשמירה על היציבות והאמינות של מערכות הידראוליות.

4. יישומי רכב
בתעשיית הרכב משתמשים ברכיבי איטום אלו במערכות בלימה, מערכות מתלים, מערכות הגה כוח ומערכות הידראוליות או פנאומטיות אחרות לשיפור ביצועי הרכב ובטיחותם.

5. ציוד כרייה
בציוד כרייה וחפירה כגון מגרדים, משאיות כרייה, ציוד קידוח ועוד, אלמנטי איטום אלו שומרים על תקינות מערכות הידראוליות בסביבות תת קרקעיות קשות.

מידע על המוצר

*תזכורת מיוחדת, אם אתה צריך מוצר זה או מתעניין, אנא צור איתנו קשר וספק את מידות הציור המתאימות כדי שנוכל לעזור לך טוב יותר.
